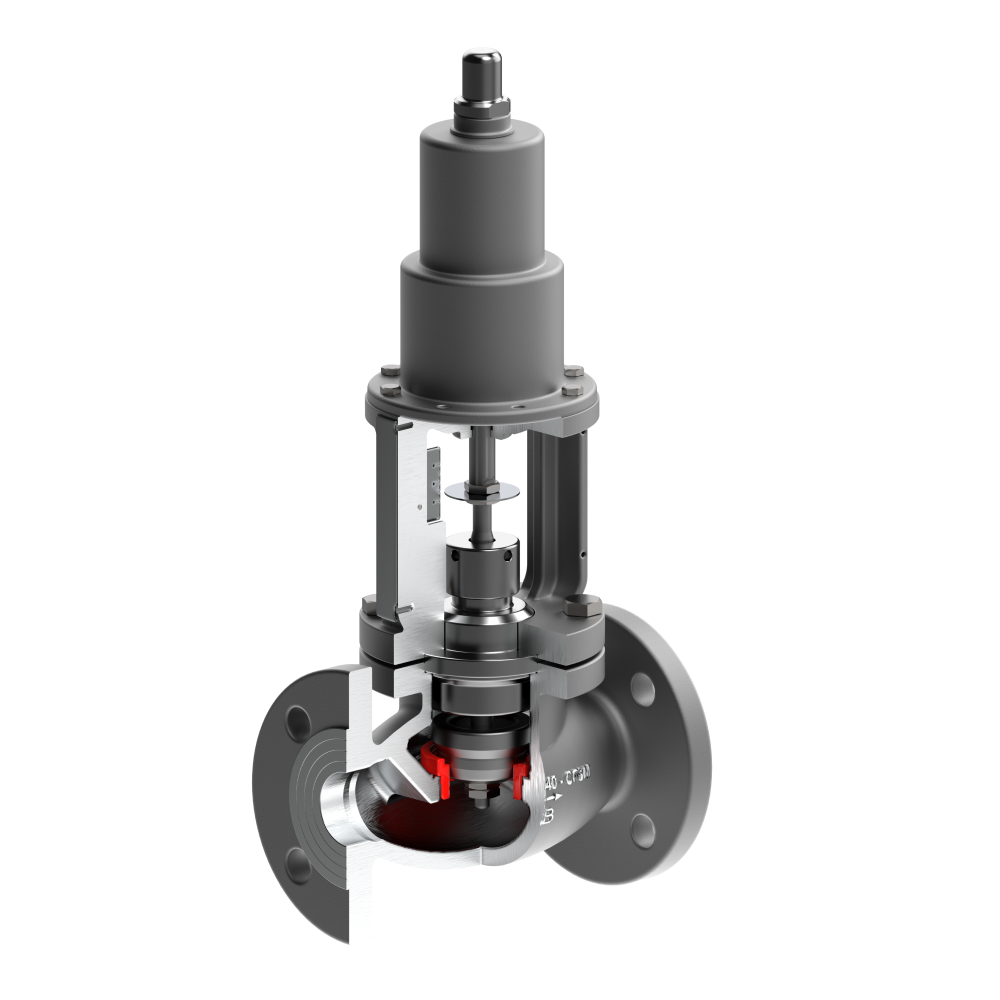

DurchgangsventilVA1010

2- oder 3-Wege-Ausführung mit Absperrfunktion.

Nenndurchmesser

• DN 15 (½“) – DN 150 (6″)

Nenndruckwerte

• PN 16 – PN 40
• Klasse 300

Design

• Ventil mit einem Sitzring
• 2-Wege-Absperrventil
• 3-Wege-Absperrventil

Betriebstemperaturbereich

• -196°C bis +350°C

Durchflusskennlinie

• auf/zu

Durchflusskoeffizient (Kvs)

• 3,5 – 256 [m³.h^-1]

Leckageklasse (IEC 60534-4)

• Klasse IV
• Klasse V
• Klasse VI

Material (Ventilkörper)

• Stahllegierung
• Kohlenstoffstahl
• Edelstahl

Material (Innenteile)

• Edelstahl
• Hastelloy
• Monel

Verbindung

• geflanscht

Stellantriebstyp

• einfachwirkender, pneumatischer Kolben
• doppeltwirkender, pneumatischer Kolben
