Druckreduzier- und Kühlstation – RahmenausführungVA9030

Eine modulare, installationsfertige Lösung für Dampfumformung.

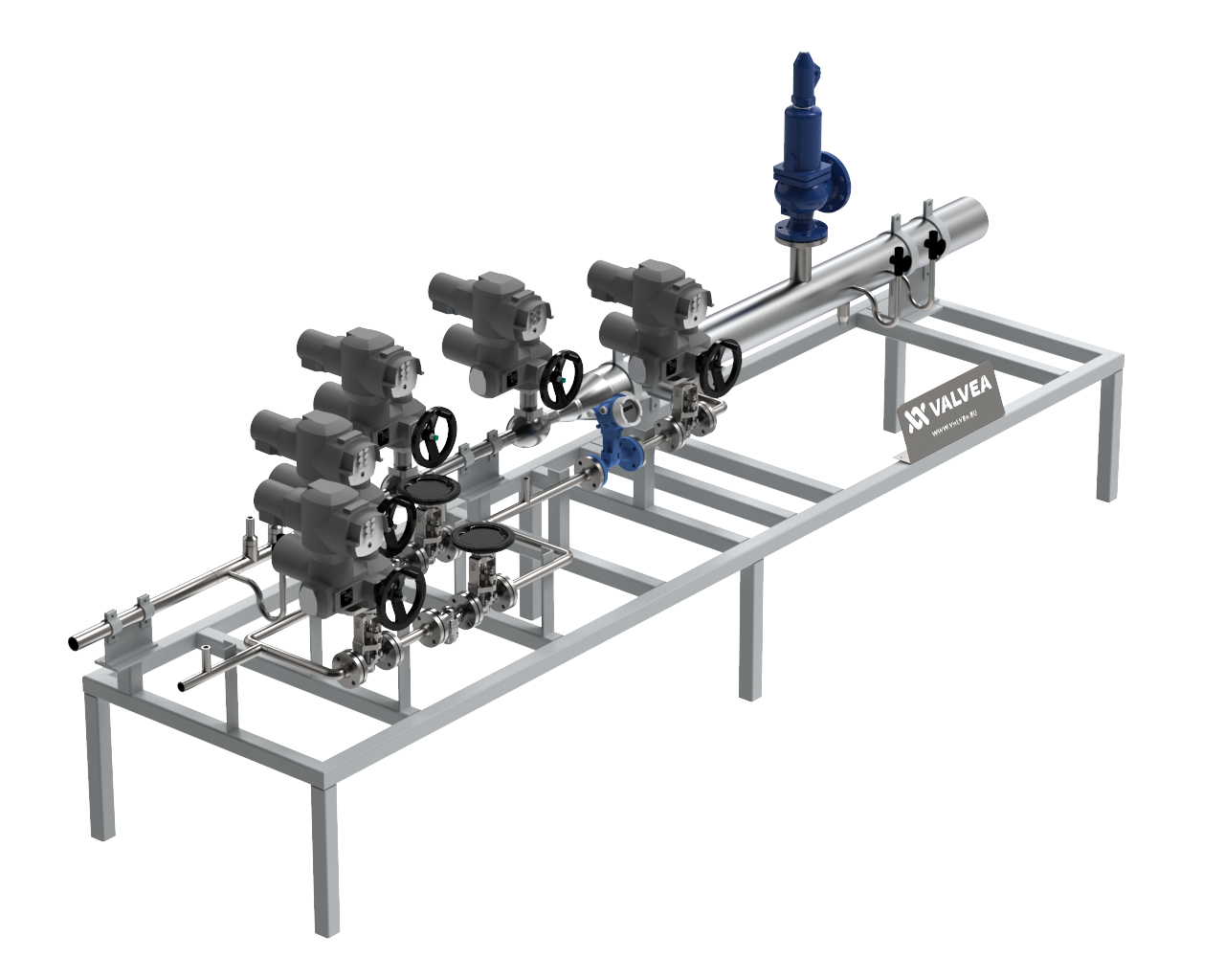

Druckreduzier- und Kühlstation – Rahmenausführung, auch modulares Skid genannt, ist eine kompakte Einheit mit einem Gewicht von bis zu 20 Tonnen und / oder 5–11 Meter Länge. Die gesamte Skid-Konstruktion umfasst üblicherweise Regelventile, Sicherheitsventile, Auf/Zu-Ventile, Rohrleitungen, Behälter, Mess- und Regelteile, elektrische Ausrüstung und sonstige Ausrüstung, die alle auf einem Rahmen mit vorgefertigten Anschlusspunkten für eine einfache Installation in die Technologie montiert sind.

Einlassrohr-Durchmesser

• DN 40 (2 ½“) – DN300 (12″)

Auslassrohr-Durchmesser

• DN 50 (2“) – DN600 (24“)

Nenndruck

• PN16, PN40, PN63, PN100, PN160, PN250, PN400

Betriebstemperaturbereich

• 100°C – 560°C

Design-Standard

• PED, EN13480

Endanschluss

• geflanscht
• verschweißt

Material (Ventilkörper)

• Kohlenstoffstahl
• Stahllegierung
• Edelstahl

Material (Rohr)

• Kohlenstoffstahl
• Stahllegierung
• Edelstahl

Antriebstyp

• pneumatisch
• elektrisch
• hydraulisch

Optionale Ausführung

• Druckumformer, Temperaturumformer, Manometer, Thermometer, Durchflussmesser, PID-Regler, Bedienfeld, Schaltschrank, Rahmen
