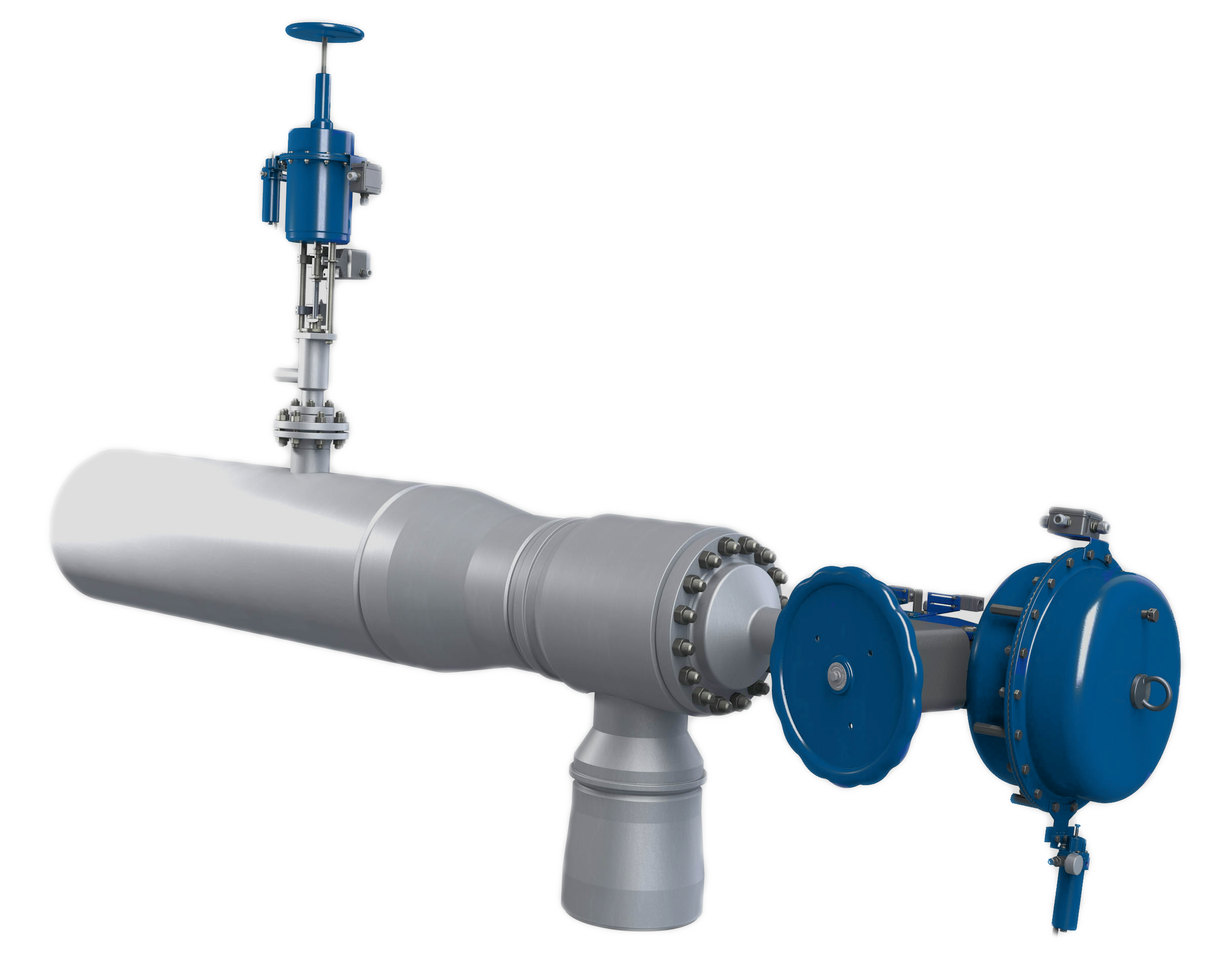

Druckreduzierventil (Turbinen-Bypass)VA2012.BKM

Reducing valve with integrated cooling for tubine by-pass.

Nenndurchmesser

• Einlass DN 100 (4″) – DN 500 (20″)
• Auslass DN 150 (6″) – DN 1000 (40″)

Nenndruckwerte

• Einlass PN 25 – PN 630
• Auslass PN 16 – PN 250

Design

• Spezielle Sitzgeometrie zur Geschwindigkeits- und Lärmreduzierung strömender Medien, kombiniert mit einem Dampfkühler.
• Eckventil mit ausgeglichenem Kegel und integriertem Dampfkühler
• optionale Lieferung einschließlich Fallrohr

Betriebstemperaturbereich

• 100°C – 650°C

Material (Ventilkörper)

• Kohlenstoffstahl
• Stahllegierung

Material (Innenteile)

• Edelstahl
• Stellit

Verbindung

• geflanscht
• verschweißt

Stellantriebstyp

• pneumatische Membran (mit Handrad)
• elektrisch
• elektrohydraulisch
• hydraulisch
