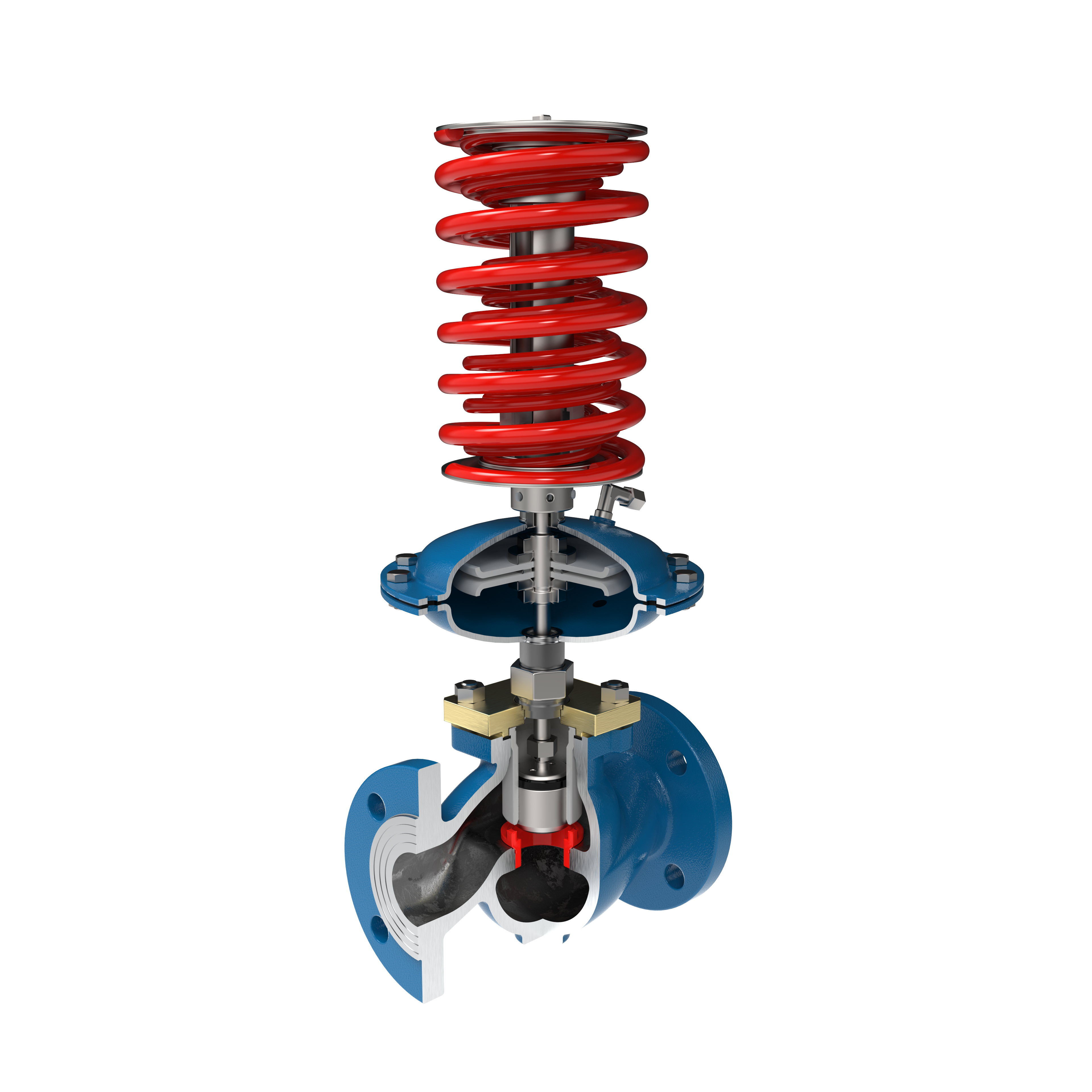

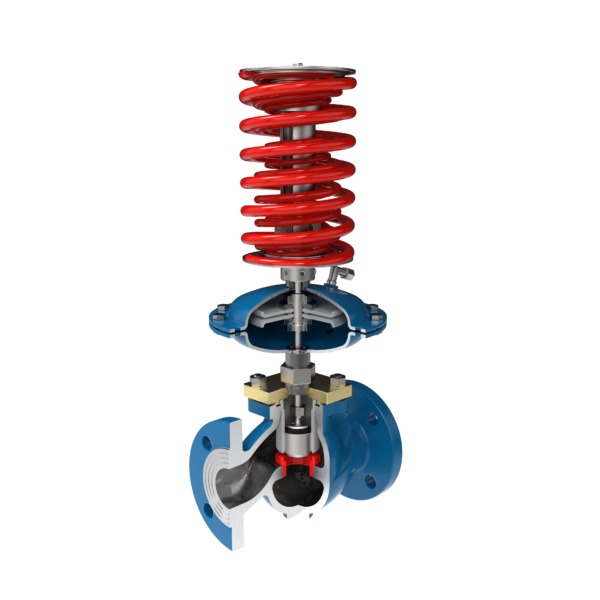

Druckregler p1, p2, ΔPVA4001, VA4003, VA4005

Selbsttätige Eingangsdruck-, Ausgangsdruck- und Differenzdruckregler.

Nenndurchmesser

• DN 15 (½“) – DN 150 (6″)

Nenndruckwerte

• PN 10 – PN 40
• Klasse 150 – Klasse 300

Design

• selbsttätiger Druckregler für Auslassdruck P2 – Typ VA4003
• selbsttätiger Druckregler für Eingangsdruck P1 – Typ VA4001
• selbsttätiger Druckregler für Differenzdruck ΔP – Typ VA4005

Betriebstemperaturbereich

• -30°C bis +200°C

Durchflusskennlinie

• proportional

Durchflusskoeffizient (Kvs)

• 1 – 320 [m³.h^-1]

Leckageklasse (IEC 60534-4)

• Klasse IV
• Klasse VI

Material (Ventilkörper)

• Grauguss
• Gusseisen mit Kugelgraphit
• Kohlenstoffstahl
• Edelstahl

Einstellbereich [kPa]

• 40 – 160
• 100 – 400
• 200 – 800
• 280 – 1120

Maximaler Druckverlust

• 1,2 MPa

Maximaldruck in der Stellantriebskammer

• 2 MPa

Material (Innenteile)

• Edelstahl

Verbindung

• geflanscht
