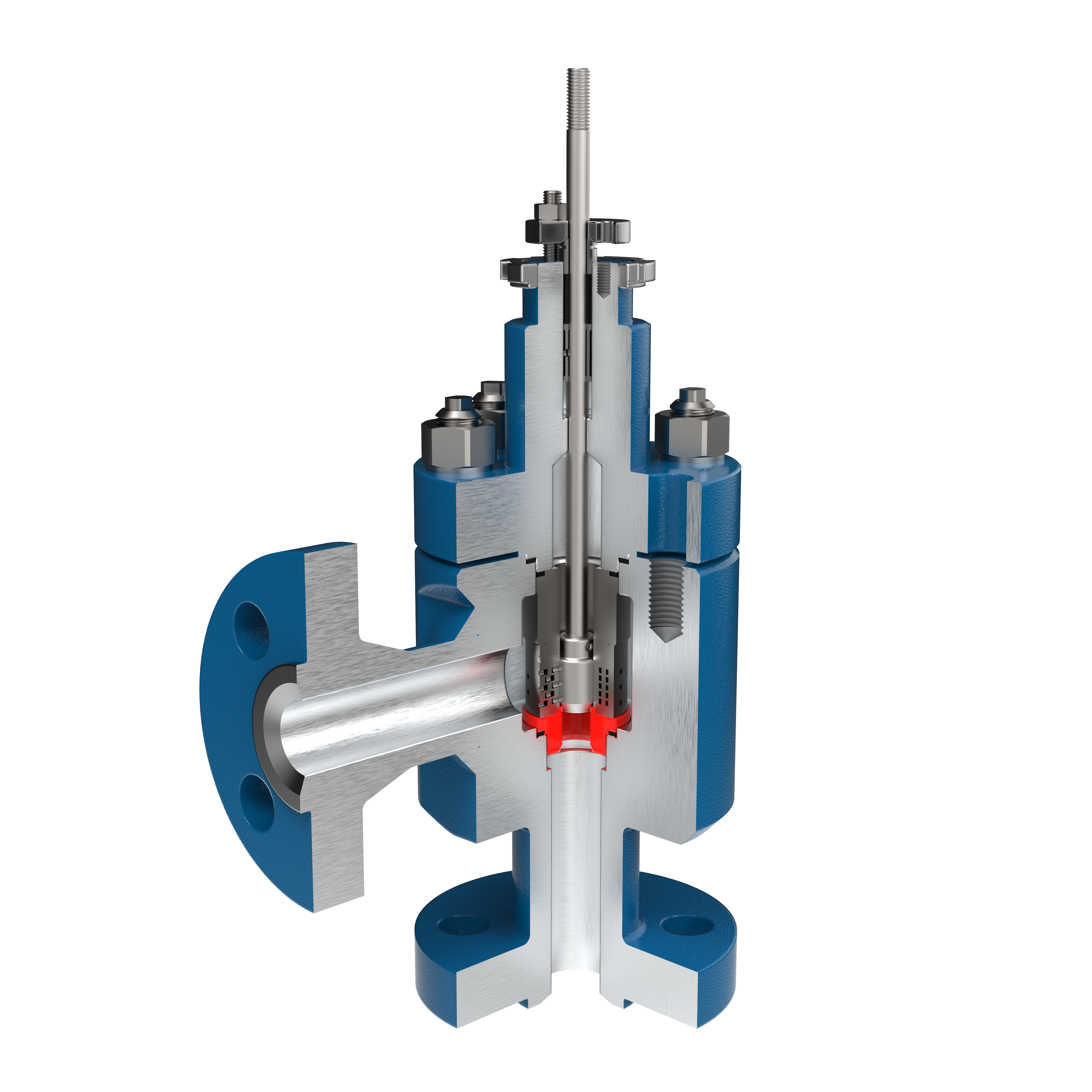

EckventilVA2012.BK

Eckventil zur Optimierung der Auslassströmung in anspruchsvollen Anwendungen.

Nenndurchmesser

• DN 15 (½“) – DN 400 (16″)

Nenndruckwerte

• PN 16 – PN 100
• Klasse 150 – Klasse 600

Design

• Eckventil mit einem Sitzring und optionalem gelochten Kegel

Betriebstemperaturbereich

• -196°C bis + 650°C

Durchflusskennlinie

• linear
• gleichprozentig
• auf/zu

Durchflusskoeffizient (Kvs)

• 6 – 2047 [m³.h^-1]

Leckageklasse (IEC 60534-4)

• Klasse IV
• Klasse V

Material (Ventilkörper)

• Kohlenstoffstahl
• Stahllegierung
• Edelstahl

Material (Innenteile)

• Edelstahl
• Stellit
• Monel
• Hastelloy

Verbindung

• geflanscht
• verschweißt

Stellantriebstyp

• pneumatische Membran (mit Handrad)
• elektrisch
• elektrohydraulisch
• hydraulisch
