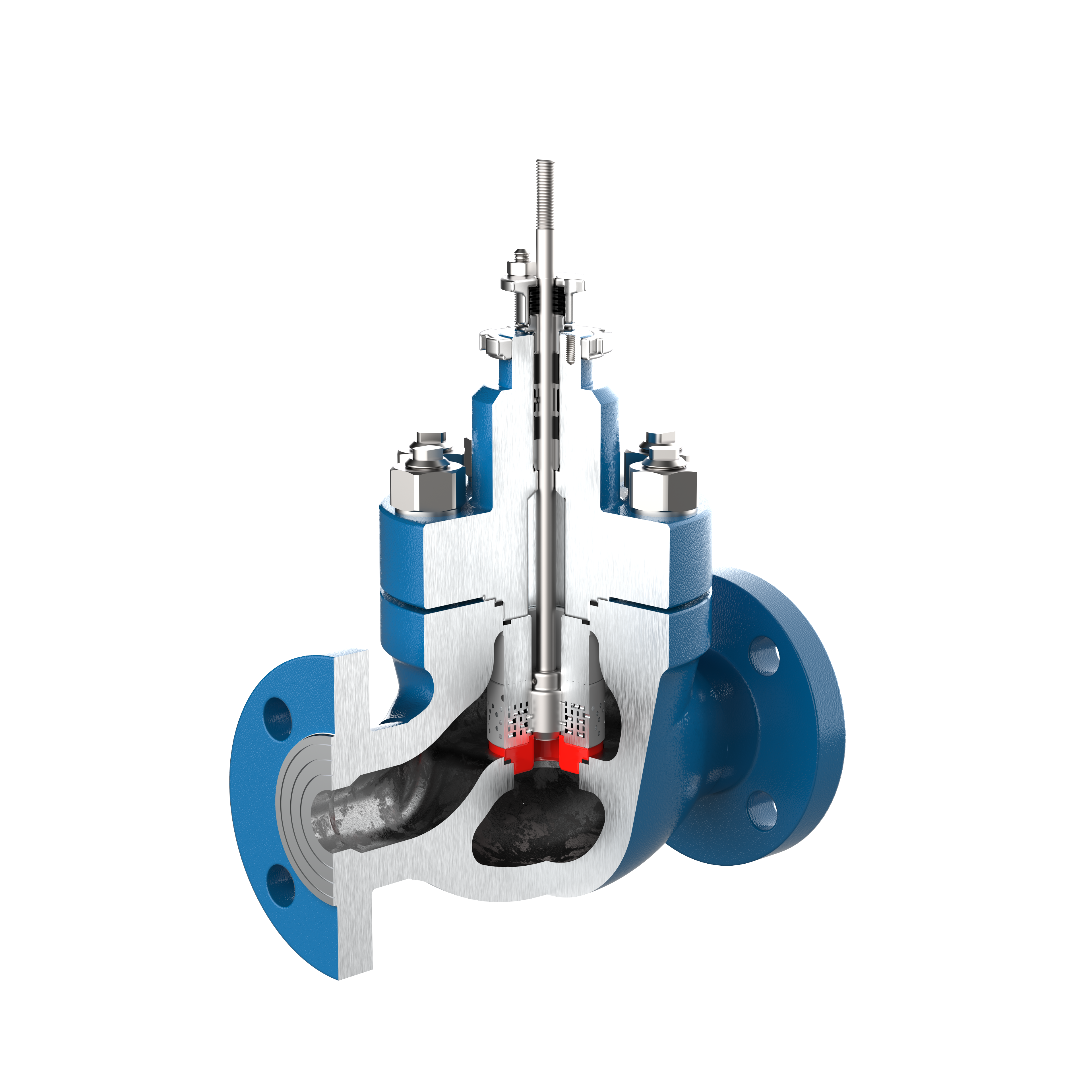

Mehrkäfig-DesignVA2012.BM

Innenausführung zur Reduzierung von Lärm, Kavitation und Drosseleffekten.

Nenndurchmesser

• DN 25(1″) – DN 300 (12″)

Nenndruckwerte

• PN 16 – PN 400
• Klasse 150 – Klasse 2500

Design

• Durchgangsventil mit einem Sitzring und optionaler mehrstufiger Reduzierung

Betriebstemperaturbereich

• -196°C bis +650°C

Durchflusskennlinie

• linear
• gleichprozentig
• auf/zu

Durchflusskoeffizient (Kvs)

• 0,1 – 800 [m³.h^-1]

Leckageklasse (IEC 60534-4)

• Klasse IV
• Klasse V

Material (Ventilkörper)

• Kohlenstoffstahl
• Stahllegierung
• Edelstahl

Material (Innenteile)

• Edelstahl
• Stellit
• Monel
• Hastelloy

Verbindung

• geflanscht
• verschweißt

Stellantriebstyp

• pneumatische Membran (mit Handrad)
• elektrisch
• elektrohydraulisch
• hydraulisch
• manuell
