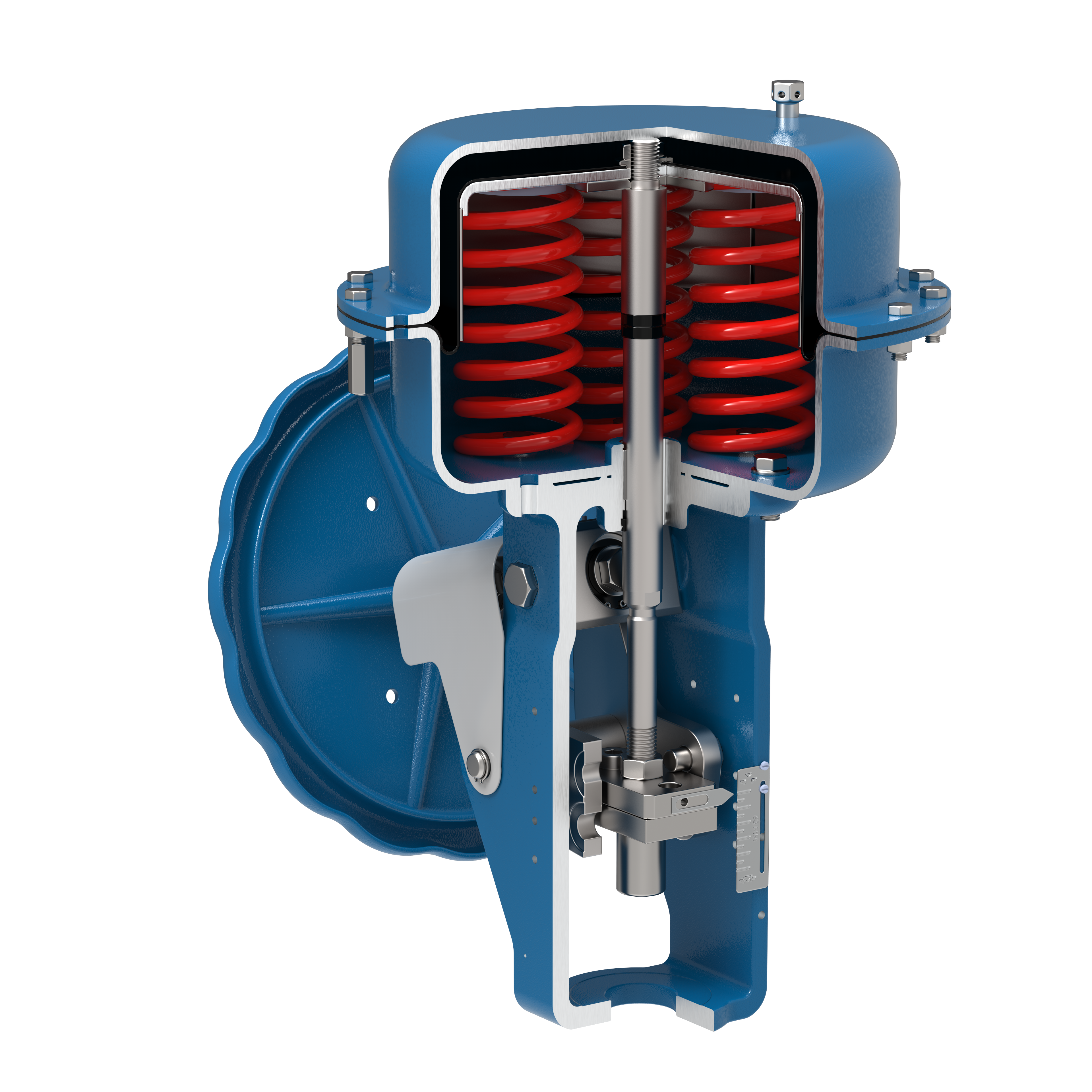

Pneumatischer Antrieb mit seitlichem HandradLP1

Linearer Membranfederantrieb, pneumatisch betätigt, mit optionaler seitlicher Handradbetätigung.

Stellantriebsfunktion

• direkt – die Feder öffnet ohne Luftdruck
• indirekt – die Feder schließt ohne Luftdruck

Stellantriebstyp

• einfachwirkender pneumatischer Membranantrieb

Stellantriebshub [mm]

• 20, 38, 50, 60, 80, 100

Membran-Wirkfläche [cm²]

• 250, 400, 630, 1000, 1500, 3000

Federbereich [kPa]

• 20 – 100, 40 – 120, 60 – 140 (3 Federn)
• 40 – 200, 80 – 240, 120 – 280 (6 Federn)
• 180 – 380 (12 Federn)

Potentialkraft [kN]

• 1 – 90 (Luft)
• 0,5 – 54 (Feder)

Maximaler Versorgungsdruck [kPa]

• 140 / 250 / 450

Betriebstemperaturbereich

• -40 °C bis +80 °C – Standard
• -60 °C bis +80 °C – Tieftemperaturausführung

Handbetätigung

• seitliches Handrad

Optionales Zubehör:

• pneumatischer Stellungsregler
• elektropneumatischer Stellungsregler
• Stellungsgeber
• Endschalter
• 3/2 – Wege-Regelventil
• Versorgungsdruck-Reduziereinheit-Filter
• Sperrventil
• pneumatischer Verstärker
