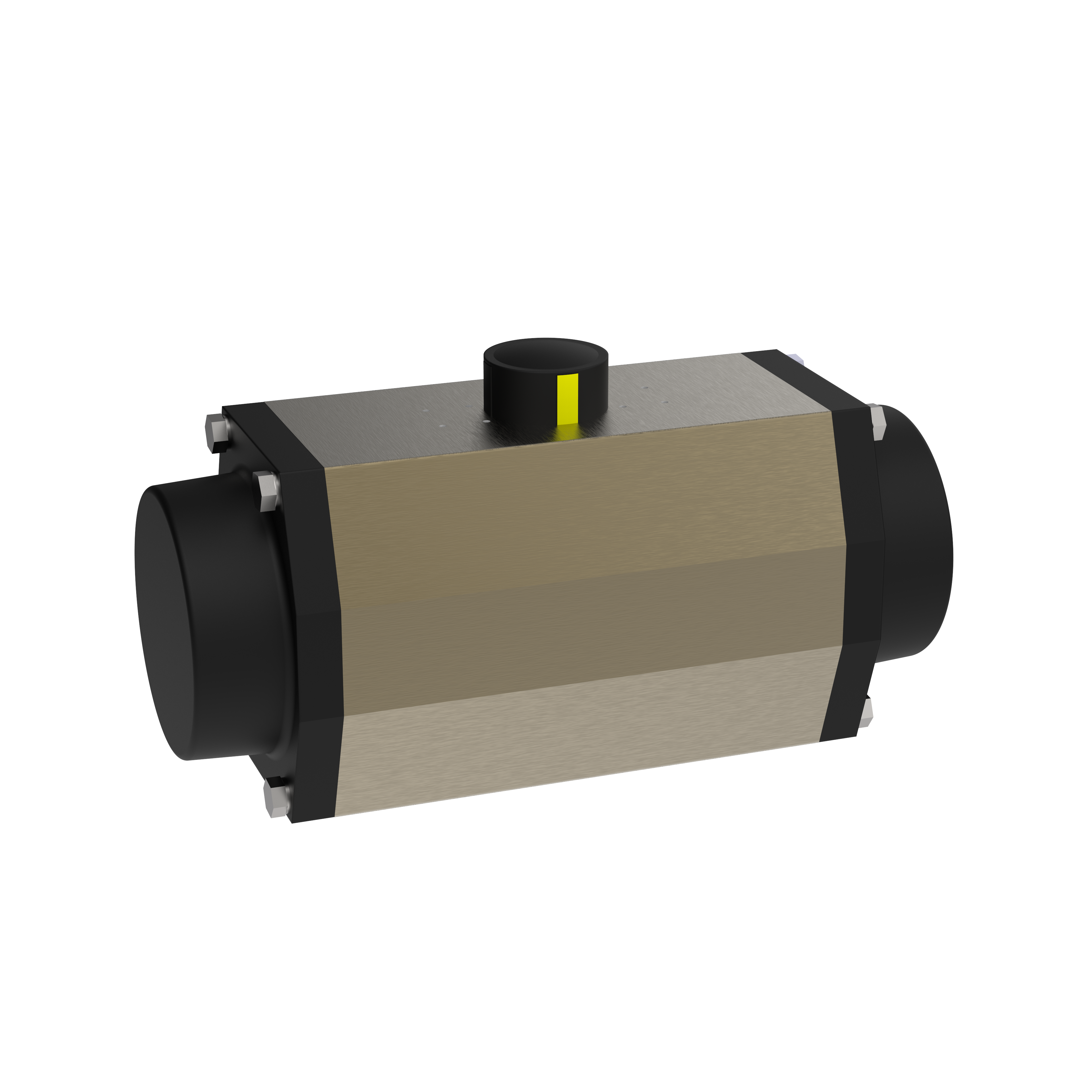

Pneumatischer Kolben-VierteldrehantriebAP

Pneumatischer rotierender Kolben-Vierteldrehantrieb

Stellantriebsfunktion

• einfachwirkend – SR
• doppeltwirkend – DA

Stellantriebstyp

• pneumatischer Kolbenantrieb – Vierteldrehantrieb

Arbeitswinkel

• 0° – 90°

Stellkraft

• 6-5 – 3876 Nm – einfachwirkend
• 5.9 – 4312 Nm – doppeltwirkend

Versorgungsdruckbereich [kPa]

• 200 – 800

Betriebstemperaturbereich

• -20 °C bis +80 °C – Buna-N-Dichtung
• -20 °C bis +150 °C – Vitondichtung
• -50 °C bis +80 °C – Siliziumdichtung

Optionales Zubehör:

• 3/2 – 5/2-Wege Regelventil
• pneumatischer Stellungsregler
• elektropneumatischer Stellungsregler
• Stellungsgeber
• Endschalter
• Druckreduzierstation mit Filtereinheit
• Sperrventil
