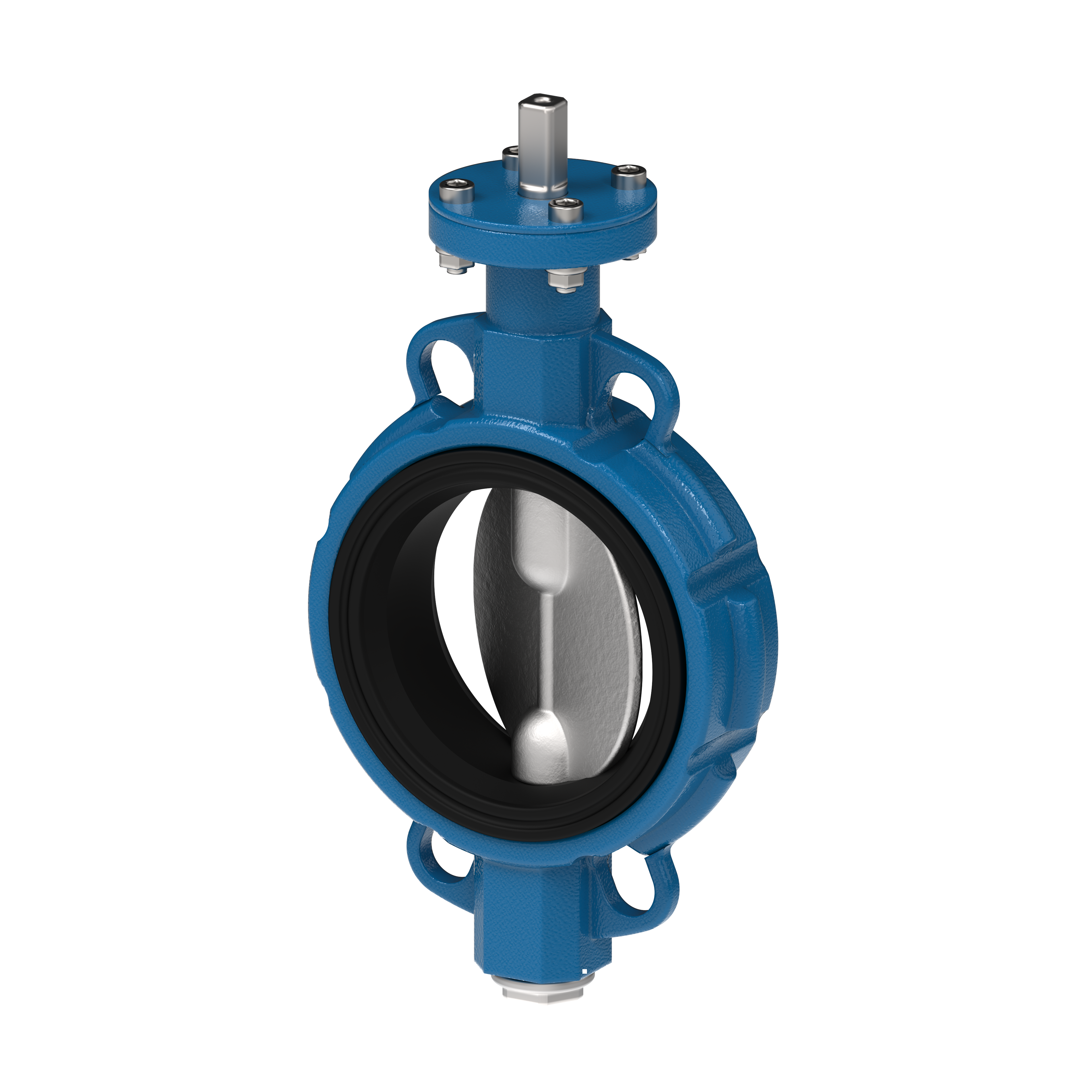

Zentrische AbsperrklappeVA5001.S, VA5001.A

Einfache Konstruktion unter Verwendung einer Reihe verschiedener Gummi- oder Elastomermaterialien.

Nenndurchmesser

• DN 40 (1 ½“) – DN 2000 (80″)

Nenndruckwerte

• PN 6 – PN 16
• Klasse 150

Design

• Absperrklappe mit austauschbarem Sitzring

Betriebstemperaturbereich

• -20°C bis +160°C

Durchflusskennlinie

• auf/zu

Durchflusskoeffizient (Kvs)

• 69 – 51034 [m³.h^-1]

Leckageklasse(EN 12266-1)

• „A“ Klasse

Material (Ventilkörper)

• Stahllegierung
• Kohlenstoffstahl
• Edelstahl
• Al/Bronze
• F51

Scheibewerkstoff

• Gusseisen mit Kugelgraphit
• Kohlenstoffstahl
• Edelstahl
• Al/Bronze

Sitzringwerkstoff

• NBR, EPDM, EPDM-HT, VITON
• SILICON, P.T.F.E.
• und andere

Verbindung

• LUG
• WAFER-Zwischenflanschausführung

Stellantriebstyp

• Handhebel mit Arretierung
• Getriebe mit Handrad
• pneumatisches Kolbenantrieb
• hydraulisch
• elektrisch
